U upravljanju industrijskim procesima, regulacijski ventil služi kao završni element koji izvršava upravljački signal. Međutim, zbog trenja, sila tekućine, ograničenja aktuatora i drugih mehaničkih čimbenika, stvarni položaj ventila često odstupa od predviđene zadane vrijednosti. Pozicioner ventila razvijen je posebno za rješavanje ove razlike.
Pozicioner nije uređaj-za ograničavanje protoka. Umjesto toga, pojačava signal upravljanja niske-snage u dovoljnu pneumatsku snagu za pokretanje aktuatora dok koristi povratnu-vremensku povratnu informaciju o stablu ventila za formiranje lokalnog zatvorenog-sustava petlje. To osigurava da se ventil točno smjesti u zadani položaj.
U industriji se dugo raspravljalo o tome jesu li pozicioneri uvijek potrebni ili pametna funkcionalnost dodaje stvarnu vrijednost. U nastavku je sažet, ali sveobuhvatan pregled njihove definicije, načela rada i praktičnih inženjerskih razmatranja.

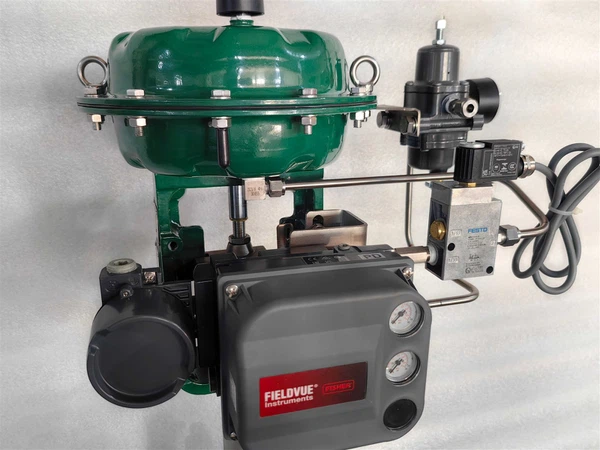

1. Pozicioner kao lokalni servo kontroler
Funkcionalno, pozicioner je sastavni dio sustava za pokretanje ventila. Stvara lokalnu servo petlju koja se sastoji od upravljačkog signala, izlaznog tlaka zraka i povratne informacije o položaju. Cilj je poboljšati statičku točnost, dinamički odziv i odbacivanje smetnji.
Tipični put signala uključuje četiri ključne faze. Prvo, pozicioner prihvaća analogni signal od 4–20 miliampera, pneumatski signal ili digitalnu naredbu sabirnice polja, izvodeći internu pretvorbu struje-u-tlak ili dekodiranje protokola prema potrebi. Drugo, uspoređuje zadanu vrijednost sa stvarnim položajem ventila i prema tome prilagođava izlazni tlak. Rani dizajni koristili su mehaničke{7}}mehanizme ravnoteže; moderne jedinice koriste digitalne procesore. Treće, koristi dovod zraka za instrumente za generiranje odgovarajućeg protoka zraka i pritiska kako bi se prevladale sile opruge, trenje i proces-inducirana opterećenja. Na kraju, mjeri stvarni položaj vretena putem mehaničke veze, bregaste osovine ili be{11}}kontaktnog senzora za zatvaranje petlje.
Iz perspektive teorije upravljanja, pozicioner djeluje kao lokalni servo podsustav. To omogućuje-distribuiranom upravljačkom sustavu više razine ili programabilnom logičkom kontroleru da cijeli sklop ventila tretira kao linearni, predvidljivi aktuator bez potrebe za uzimanje u obzir složene mehaničke dinamike. U biti, pozicioner pretvara ventil iz pasivnog mehaničkog uređaja u osjetljivi, kontrolirani element.
2. Principi rada: mehanički nasuprot digitalnom
Postoje dvije dominantne arhitekture: tradicionalni pneumatski pozicioneri-balansa sile i moderni digitalni pametni pozicioneri.
Pneumatski pozicioneri oslanjaju se na mehaniku mlaznica-i-zaklopki. Odstupanje između zadane vrijednosti i povratne veze mijenja protutlak, koji nakon pojačanja pokreće aktuator. Mehanička povratna sprega vraća kretanje vretena kako bi se prilagodio razmak zaklopke dok se ne uspostavi ravnoteža. Ove jedinice su robusne, jednostavne i prikladne za standardne primjene.
Digitalni pozicioneri koriste mikroprocesore i senzore položaja visoke-razlučivosti. Regulator izračunava potrebni učinak na temelju pogreške, a zatim modulira tlak putem brzo-preklopnih solenoidnih ventila ili piezoelektričnih elemenata. To omogućuje automatsku kalibraciju, konfigurabilno pojačanje, linearizaciju i naprednu dijagnostiku. Njihova prava prednost ne leži u inteligenciji samoj po sebi, već u vrhunskoj ponovljivosti, podesivosti i sposobnosti kvantificiranja performansi ventila tijekom vremena.
Nijedan tip nije univerzalno superioran. Izbor ovisi o zahtjevima upravljanja, kritičnosti procesa i mogućnostima održavanja.
3. Zašto se ventili-ne postavljaju točno u položaj
Bez pozicionera, regulacijski ventil se oslanja isključivo na inherentnu mehaničku ravnotežu pokretača, koja je rijetko dovoljna za preciznu regulaciju zbog nekoliko inherentnih ograničenja.
Pakiranje i čahure za vođenje stvaraju prianjanje, sprječavajući male signale da pomiču vreteno i uzrokuju nedosljednost u smjeru. Promjene u diferencijalnom tlaku ili brzini protoka stvaraju neuravnotežene sile na čep ili disk, nenamjerno pomičući položaj. Fluktuacije dovoda zraka, premale cijevi ili preveliki aktuatori smanjuju učinkoviti potisak. Potreban potisak također značajno varira u cijelom hodu za mnoge obloge ventila, što pozicioniranje otvorene{3}}petlje čini nepouzdanim.
Pozicioner kompenzira ove učinke kroz aktivnu povratnu spregu, osiguravajući da ventil uistinu slijedi upravljački signal-što je posebno kritično u-petljama visokih performansi.
4. Kada je pozicioner neophodan
Ne zahtijeva svaki ventil pozicioner, ali on postaje neophodan u određenim scenarijima.
Petlje koje zahtijevaju točnost čvrstog stabilnog-stanja kao što su kontrola tlaka, temperature, razine ili omjera imaju veliku korist. Ventili s visokim trenjem ili krutošću, uključujući konstrukcije s metalnim-sjedištem, visoko-temperaturne,-zabrtvljene s mijehom ili rotacijske izvedbe, također zahtijevaju pozicionere. Primjene sa značajnim smetnjama u procesu-visoki diferencijalni tlak, opskrba parom, kaša ili isparljive tekućine-jaki su kandidati. Pokretači-velikog volumena, zahtjevi za-brzom reakcijom ili dugi pneumatski signalni vodovi dodatno opravdavaju njihovu upotrebu. Sustavi koji zahtijevaju definirano-sigurno ponašanje usklađeno sa sigurnosnim instrumentima također ovise o preciznom pozicioniranju.
Ukratko, kad god su pouzdano pozicioniranje i dinamička vjernost važni, pozicioner nije neobavezan-on je temelj.
5. Razjašnjavanje uobičajenih zabluda
Jasna terminologija sprječava greške u specifikaciji. Pojam regulacijski ventil odnosi se na kompletno tijelo-sklopa, pokretač i pribor. Pozicioner je dodatna oprema, ali kritično utječe na rad. I preko P pretvarač samo pretvara struju u tlak, ali nema povratnu vezu i kontrolu zatvorene-petlje; ne može jamčiti točnost položaja. Solenoidni ili pilot ventili koriste se za-isključivanje, a ne kontinuiranu modulaciju. U kontroli procesa, pozicioni ventil gotovo uvijek znači pozicioner ventila, iako se u općoj pneumatici izraz može odnositi na druge uređaje-kontekst je bitan.
6. Objektivna metrika učinka
Odabir bi se trebao temeljiti na mjerljivim kriterijima, a ne na marketinškim oznakama. Ključne metrike uključuju pogrešku-stacionarnog stanja i linearnost, histerezu, mrtvi pojas i osjetljivost, zračni kapacitet i vrijeme odziva koraka te ocjene okoline kao što su zaštita od prodora i certifikat-otpornosti na eksploziju. Ovi parametri određuju može li pozicioner zadovoljiti zahtjeve dinamike i točnosti petlje.
7. Praktični savjeti za instalaciju i puštanje u rad
Performanse često više ovise o kvaliteti instalacije nego o hardverskim specifikacijama. Osigurajte da smjer i hod povratne veze odgovaraju pokretaču-obrnuta povratna sprega uzrokuje nestabilnost. Izvršite kalibraciju nule i raspona protiv fizičkih mehaničkih zaustavljanja, a ne samo rutine automatskog-postavljanja. Održavajte čist, suh i stabilan zrak u instrumentima; onečišćenje začepljuje mlaznice i zaglavljuje precizne ventile. U područjima s visokim-vibracijama ili visokim-temperaturama, koristite pojačanu montažu i toplinsku zaštitu. Rano osmislite strategije ručnog nadjačavanja i premošćavanja radi podrške održavanju i rješavanju problema.
8. Od pokretanja do dijagnostike
Moderni digitalni pozicioneri čine više od-pozicioniranja koje nadziru. Kontinuiranim praćenjem kretanja stabljike, oni bilježe trendove u trenju, histerezi, vremenu odziva i prianjanju. To pretvara ventil iz crne kutije u dijagnostičko sredstvo, omogućujući prediktivno održavanje i provjeru učinkovitosti. Budućnost nije u naprednijim algoritmima, već u tome da zdravlje ventila postane vidljivo, mjerljivo i djelotvorno unutar kontrolnog sustava.
9. Zaključak
Vrijednost pozicionera nije u tome što je pametan ili napredan, već u njegovoj sposobnosti da natjera ventil da pouzdano prati kontrolni signal-dosljedno, provjerljivo i održavano. Bilo mehanički ili digitalni, njegova svrha ostaje nepromijenjena: osigurati da ventil radi točno ono što proces zahtijeva, kada to zahtijeva. Razumijevanje njegove uloge, ograničenja i pravilne primjene temeljni su za postizanje robusne, visoko{3}}kvalitetne kontrole procesa.
