Pritisni sigurnosni brtveni ventil za naginjanje diska

NSV tlačni brtvi nagibni disk za provjeru, rad nagibnog diska je automatski i ne zahtijeva pomoć. Kad protok vrši dovoljan pritisak na disk da nadvlada težinu diska, disk koji je postavljen na šarkama podiže se omogućavajući protok da se nastavi kroz cjevovod. Kako se tlak smanjuje, disk se spušta sve dok ga vlastita težina ne prisili na sjedenje. Time se sprječava mogućnost preokreta u toku.

• Primjenjiv standard
  Licem u lice po ANSI B 16.10
  Dimenzije završeka prirubnice ANSI B 16.5 / ANSI B 16.47
  Završni inspekcijski testovi za API598.

• Asortiman proizvoda
  Veličina: 2 "~ 20" (DN50 ~ DN500)
  Ocjena: ANSI 150lb-2500lb
  Materijali za tijelo: ugljični čelik, nehrđajući čelik, legirani čelik, dupleks čelik
  Obloga: po API 600

• Značajke dizajna:

  Sustav za brzo zatvaranje

Stabilnost pri malom i pulsirajućem protoku
Umjereni pad tlaka

Čvrsto zaptivanje metalnog sjedala

Kontakti sjedala ne javljaju se dok se disk ne postavi i zatvori

Učinkovitost strukture:

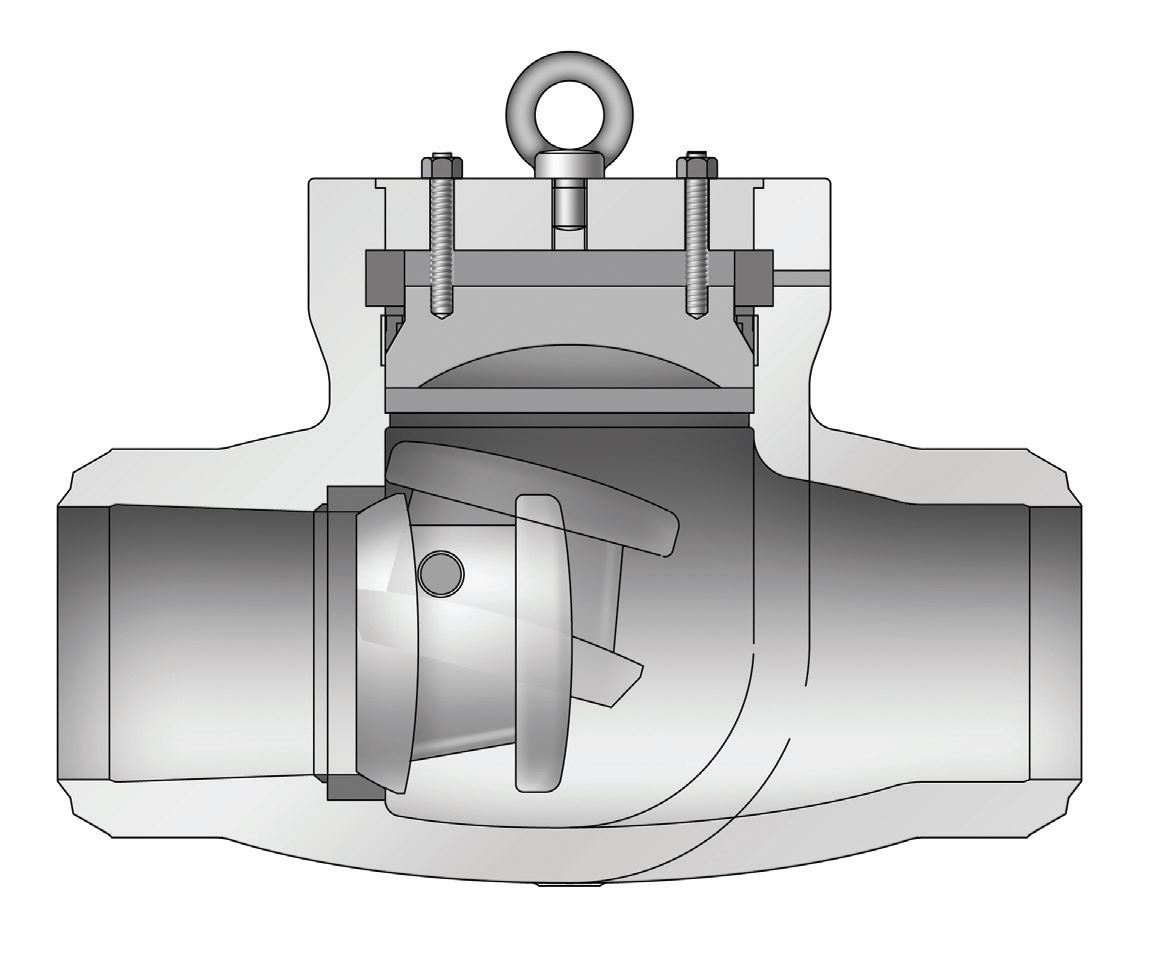

DVOSTRANI ULAZ

Kontrolni ventil s pločicama visokih performansi ima dizajn dvostrukog pomaka (zglobni zglob).
Pomicanja okretnih vrata izvedena su prilikom konstrukcije ventila sa šarkama sa šarkama koje se nalaze iza središnje linije brtvene površine i malo s jedne strane od središnje linije cijevi.

Namjena kompenzacije je smanjiti trljanje i na taj način trošenje između sjedišta i brtve dok putuje ventil

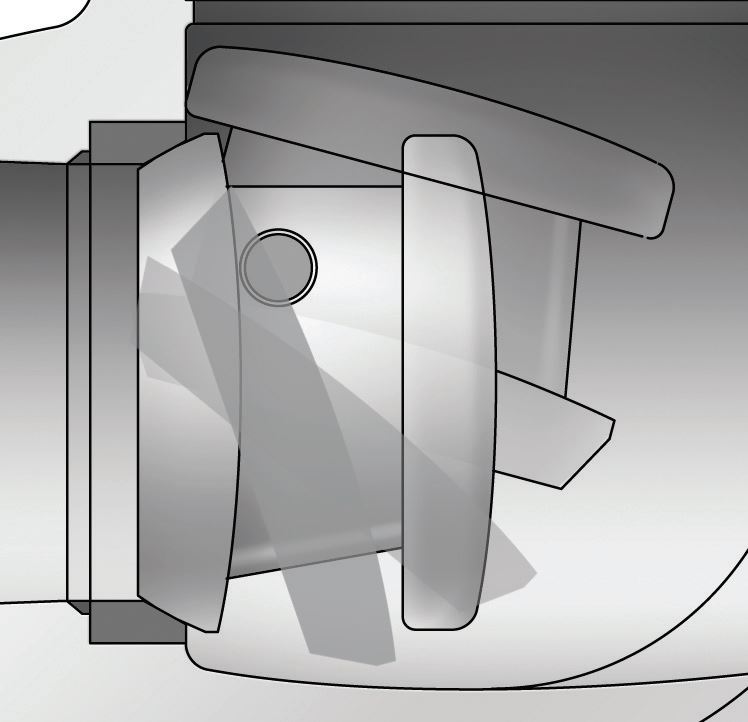

OFFSET 1
Zglobni zglob smješten je u središnjoj liniji površine brtve diska.

OFFSET 2
Zglobni zglob pomaknut je prema koničnoj osi.

PREPORUKA USLUGE

1. Težište diska je vrlo blizu osi ili rotacije, tako da se disk može vrlo brzo otvoriti ili zatvoriti bez oštećenja tijela, diska ili sjedala. Budući da se ventil brzo zatvori nakon skretanja protoka, značajne brzine tekućine se ne razvijaju u obrnutom smjeru, što smanjuje učinke vodenog čekića.

2.Zračni ventil s nagibnim diskom ima veću stabilnost pri malim protocima i u pulsirajućem servisu u usporedbi s ljuljačkim povratnim ventilom.

3. Pad tlaka tijekom provjere nagibnog diska obično će biti puno manji nego kod ekvivalentne provjere života. Iako će navojni ventil za naginjanje diska ograničiti protok nešto više od ljuljačke provjere, pravac prolaznog toka osigurava minimalan pad tlaka.

4.Ventil za naginjanje diska ima mogućnost umjerenog brtvljenja i može osigurati čvrsto zatvaranje ako je diferencijalni tlak na disku relativno velik.

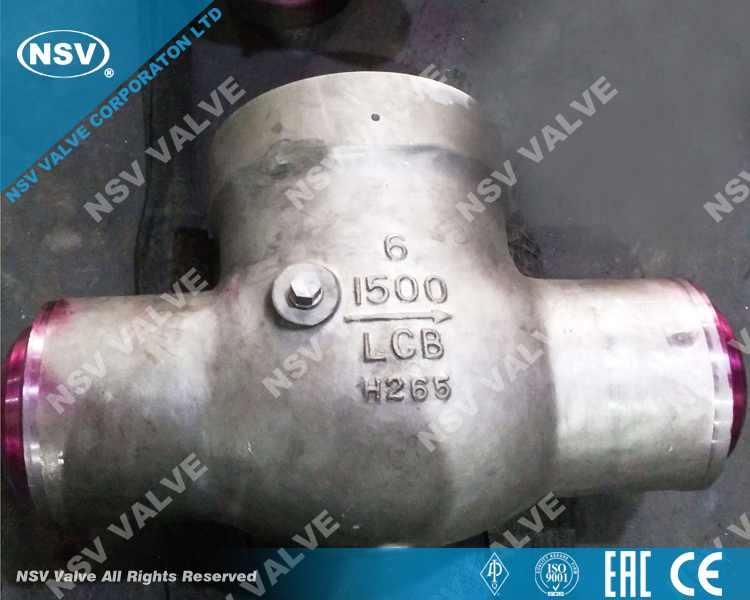

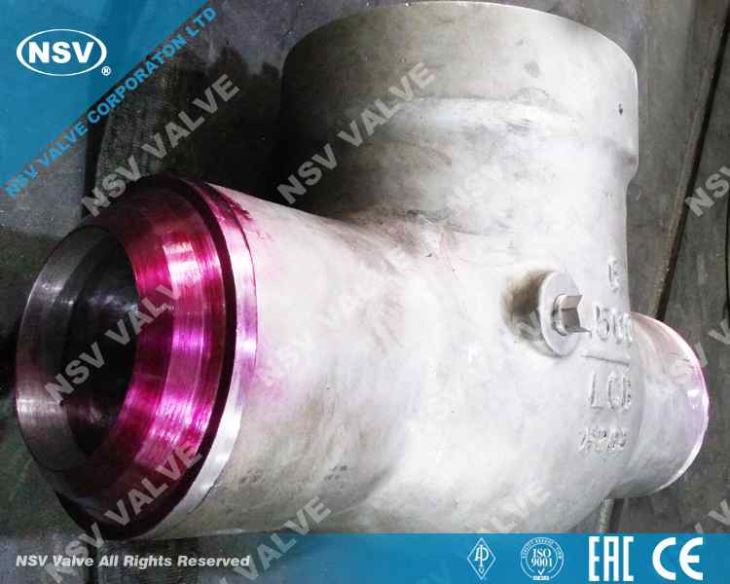

Slika Tlak ventila za nagib prstena za brtvljenje

Pitanja

1.Q: Što brend vaše tvrtke može dostaviti?

O: NSV ili OEM usluga

2.Q: Želim znati kako kontaktirati odgovornu osobu.

O: Kad pozovete reprezentativni pozivni broj tvrtke (86-577-67378616), prodajni tim dobit će vaš poziv ako nema posebne situacije. Ako nam javite vaš upit, uputit ćemo vas prema odgovornoj osobi. Ako vam treba osobni telefonski broj, morate ga dobiti od odgovorne osobe odmah nakon telefonskog poziva.

3. Pitanje: Koja je garancija ventila?
O: Jamstveni rok naših ventila trebao bi biti 18 mjeseci od datuma isporuke ili 12 mjeseci nakon ugradnje, ovisno o tome što se prvo dogodi.

4. P: Kako mogu dobiti ponudu?

O: Ako zatražite ponudu pripremajući specifikacije proizvoda koje želite posebno zatražiti putem početne stranice "Kontaktirajte nas ili povratne informacije", odgovorit ćemo vam što prije. Ako sadržaj početne stranice nije dostupan, možete nas kontaktirati putem telefona (86-577-67378616) ili faksa (86-577-67372367).

5.Q: Postoji li MOQ?

A: Ne. Možemo prihvatiti 1set, ali postoje dodatni troškovi 150,00 USD (postupak izvoza) ako vrijednost narudžbe iznosi 2000,00 USD.
