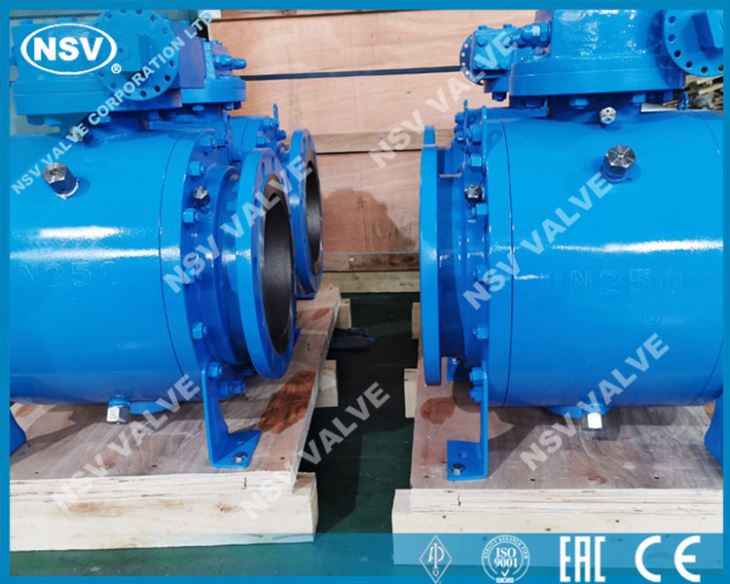

Kovani kuglasti ventil Trunnion

detalji o proizvodu

Kuglasti ventil sa nosačem na NSV trunionu novi su kuglični ventili visokih performansi i pogodan je za dugotrajne i opće industrijske cjevovode. Njegova snaga, sigurnost i otpornost na teška okruženja posebno su uzeti u obzir u dizajnu. Pogodan je za sve vrste korozivnih i nerozivnih medija.

Kuglasti ventil montiran na trunion ima dvije ili tri građevine tijela, srednja je prirubnica spojena vijcima, a brtvljenje je izrađeno od ojačanog PTFE umetnutog u prsten od nehrđajućeg čelika. Opruga je postavljena na stražnjoj strani prstena kako bi se osiguralo da je sjedište blizu kuglice i da zadrži brtvljenje. PTFE ležajevi su ugrađeni na gornji i donji nosač ventila radi smanjenja trenja i uštede rada. Dno male osovine opremljeno je pločama za podešavanje kako bi se osigurao položaj kontakta između kuglice i brtvenog prstena. Puni promjer: promjer protoka ventila jednak je unutarnjem promjeru cjevovoda za čišćenje cjevovoda.

Primjenjiv standard
Standardi dizajna: API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
Licem u lice: ASME B16.10, API 6D, EN 558
Krajnja prirubnica: ASME B16.34, DIN 2501
Zavrtanje zavrtanja: ASME B16.25
Ispitivanje i ispitivanje: API 598, API 6D

Asortiman proizvoda
Veličina: 2 "~ 48" (DN50 ~ DN1200)
Ocjena: ANSI 150lb ~ 2500lb
Materijali za tijelo: Ugljični čelik, Nehrđajući čelik
Obloga: A105 + ENP, 13Cr, F304, F316
Pogon: Ručica, prijenosnik, električni, pneumatski, hidraulički pokretači

Značajke dizajna
Puna provrt ili smanjena provrta
Kugla na trunionu
Samopružanje pritiska u šupljini
Vatrootporni dizajn za API 607 / API 6FA
Anti-statički prema BS 5351

STRUKTURNE karakteristike

1. Dvostruko blokiranje i odzračivanje (DBB)
Sjedalo prihvaća plutajuću strukturu, kroz djelovanje opruge iza sjedala, sjedalo može održavati bliski kontakt s loptom, pružajući neovisno brtvljenje medija uzvodno i nizvodno pri razlici niskog tlaka. Ako je tlak u srednjoj šupljini previsok, bilo od njih mogu osvojiti snagu zatezanja opruge i ispuštanja, tako da se iskoristi funkcija dvostrukog blokade i odzračivanja.

2. Nizak radni moment
Kuglasti ventil trunnionskog cjevovoda prihvaća strukturu kugle trunniona i sjedište plutajućeg ventila, tako da se postiže manji zakretni moment pod radnim tlakom. Koristi samopodmazujuće PTFE i klizni ležaj kako bi smanjio koeficijent trenja na najniži u kombinaciji sa visokim intenzitetom i visokom finoćom stabljike.

3. Dizajn vatrootporne konstrukcije
U slučaju požara tijekom uporabe ventila, sigurnosni prsten, O-prsten i srednji prirubnik O prsten izrađen od PTFE-a, gume ili drugih nemetalnih materijala razgradit će se ili oštetiti pod visokom temperaturom. Pod pritiskom medija kuglasti ventil će brzo gurnuti nosač sjedala prema kugli kako bi metalni brtveni prsten dospio u kuglu i formirao pomoćnu metalno-metalnu brtvenu strukturu, koja učinkovito kontrolira propuštanje ventila. Dizajn vatrootporne konstrukcije kuglastog ventila cjevovoda u skladu je sa zahtjevima API 607, API 6FA, BS 7655 i drugim standardima.

4. Sigurnosni uređaj za ublažavanje
Budući da je kuglični ventil dizajniran s naprednim primarnim i sekundarnim brtvljenjem koje imaju dvostruki klip, a srednja šupljina ne može ostvariti automatsko uklanjanje tlaka, sigurnosni ventil za zaštitu mora biti postavljen na tijelo kako bi se spriječila opasnost od oštećenja prekomjernog tlaka unutar šupljine ventila do kojeg može doći uslijed toplinskog širenja medija. Priključak sigurnosnog sigurnosnog ventila općenito je NPT1 / 2. Još jedna stvar koju treba napomenuti je da se medij sigurnosnog sigurnosnog ventila izravno ispušta u atmosferu. U slučaju da nije dopušteno izravno ispuštanje u atmosferu, predlažemo da se koristi kuglasti ventil sa posebnom strukturom automatskog rasterećenja tlaka prema gornjem toku. Pojedinosti potražite u sljedećem. Molimo označite je redoslijedom ako vam ne treba sigurnosni sigurnosni ventil ili želite koristiti kuglasti ventil sa posebnom strukturom automatskog rasterećenja tlaka prema gornjem toku.

5. Pouzdana struktura brtvljenja sjedala
Brtvljenje sjedala realizira se kroz dva plutajuća držača sjedala. Oni mogu plutati aksijalno kako bi blokirali tekućinu, uključujući brtvljenje kuglice i brtvljenje tijela. Niskotlačno brtvljenje sjedišta ventila ostvaruje se opružnim predzatezanjem. Pored toga, učinak klipa sjedišta ventila je razumno, što ostvaruje brtvljenje pod visokim pritiskom pritiskom samog medija. Slijede dvije vrste brtvljenja kuglice.

6. Potpuno uklanjanje bodova
Stabljika sdoptira strukturu od puhanja. Stup je izveden podnožjem koraka na dnu, tako da se pri pozicioniranju gornjeg krajnjeg poklopca i vijaka medij neće ispuhati, čak i u slučaju nenormalnog pritiska u šupljini ventila.

Pitanja

1. P: Ima li vaša tvrtka nekog agenta / distributera s izuzetkom Kine?

O: Trenutno imamo agenta u Indoneziji, Singapuru, Kanadi, Meksiku, Iraku i slobodno nam se obratite ako nam se želite pridružiti.

2. P: Imaju li NSV ventili bilo kojeg krajnjeg korisnika vrijednosti?

O: Da, baš kao što je PETROKIMIA GRESIK u Indoneziji, BP Iraku, ESFAHAN MOBARAKEH STEEL u Iranu itd.

3. P: Imate li prilagođeni ventil?

O: Da, možemo isporučiti ventile po mjeri.
